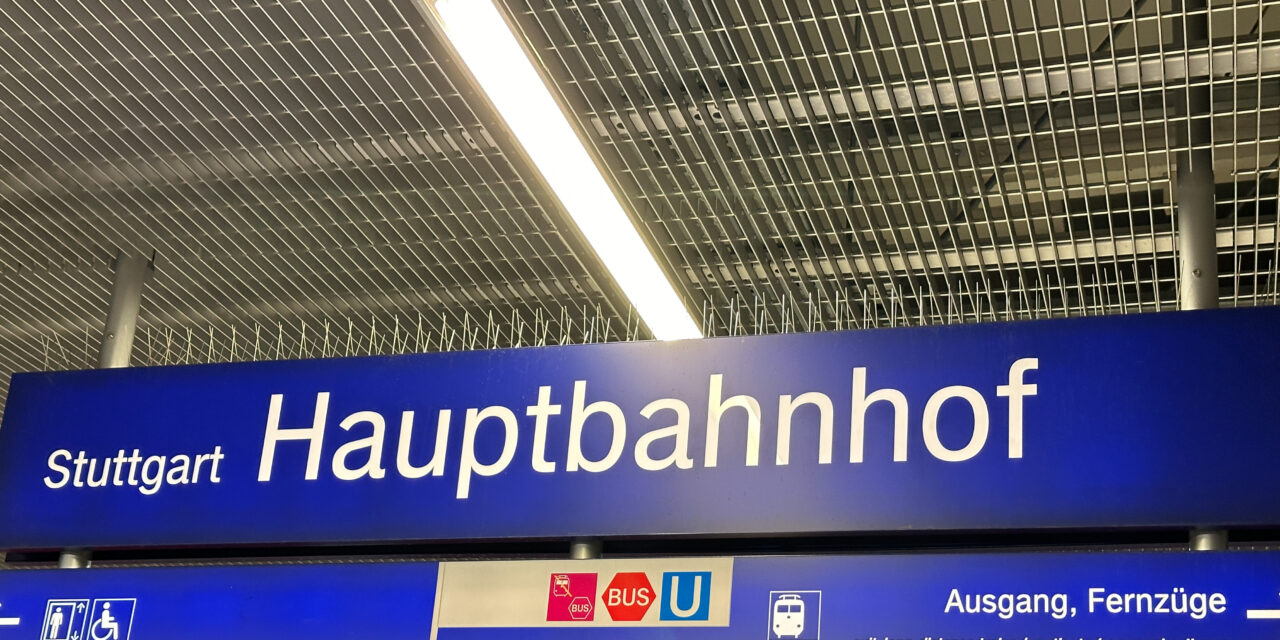

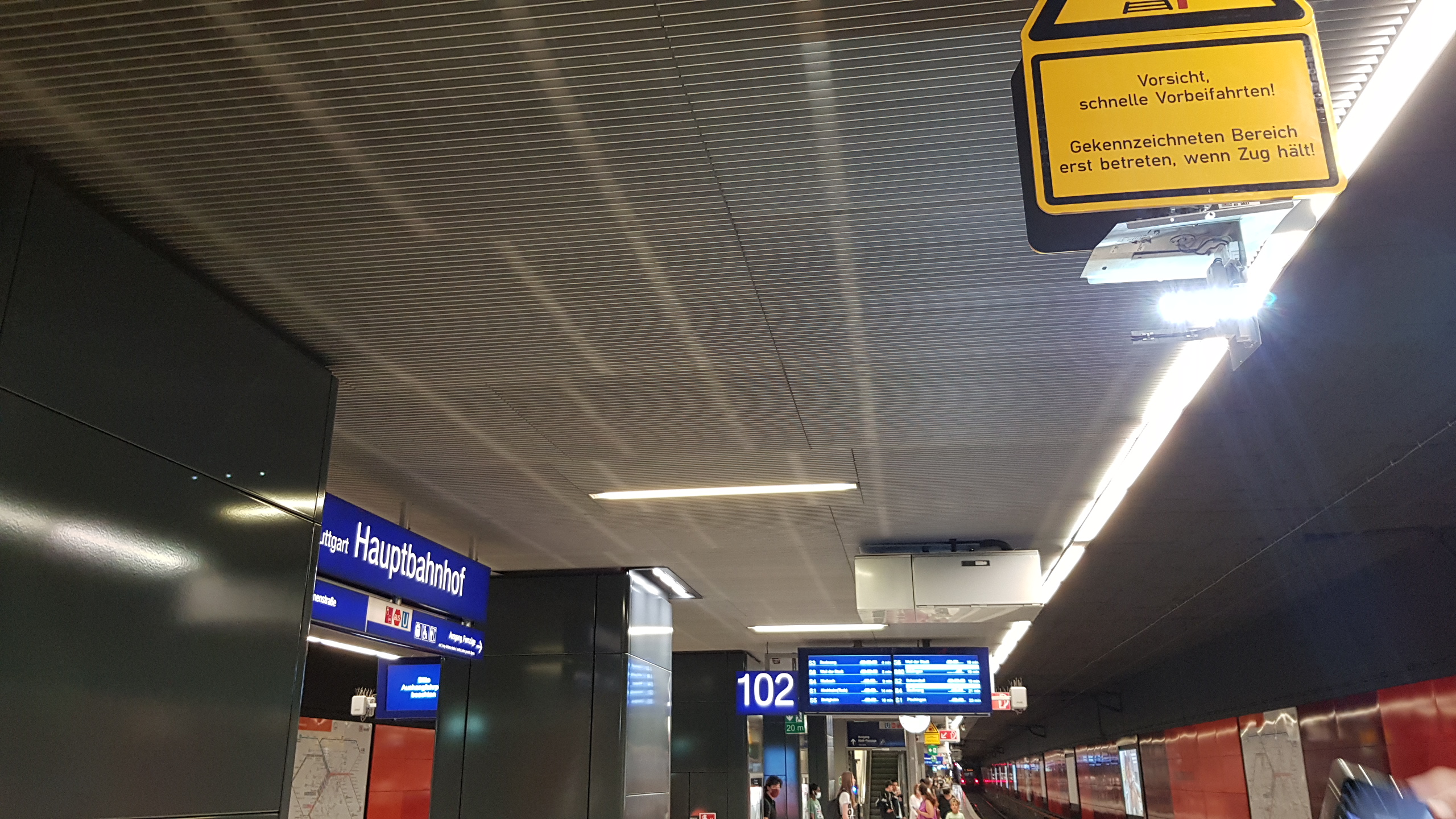

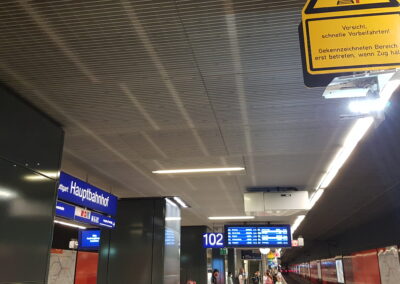

Stoccarda Hauptbahnhof Tief, sospensione a soffitto con griglie in alluminio
Stazione centrale di Stoccarda Basso
Soffitto della stazione realizzato con griglie di alluminio a Stoccarda
Soffitto della stazione realizzato con griglie di alluminio

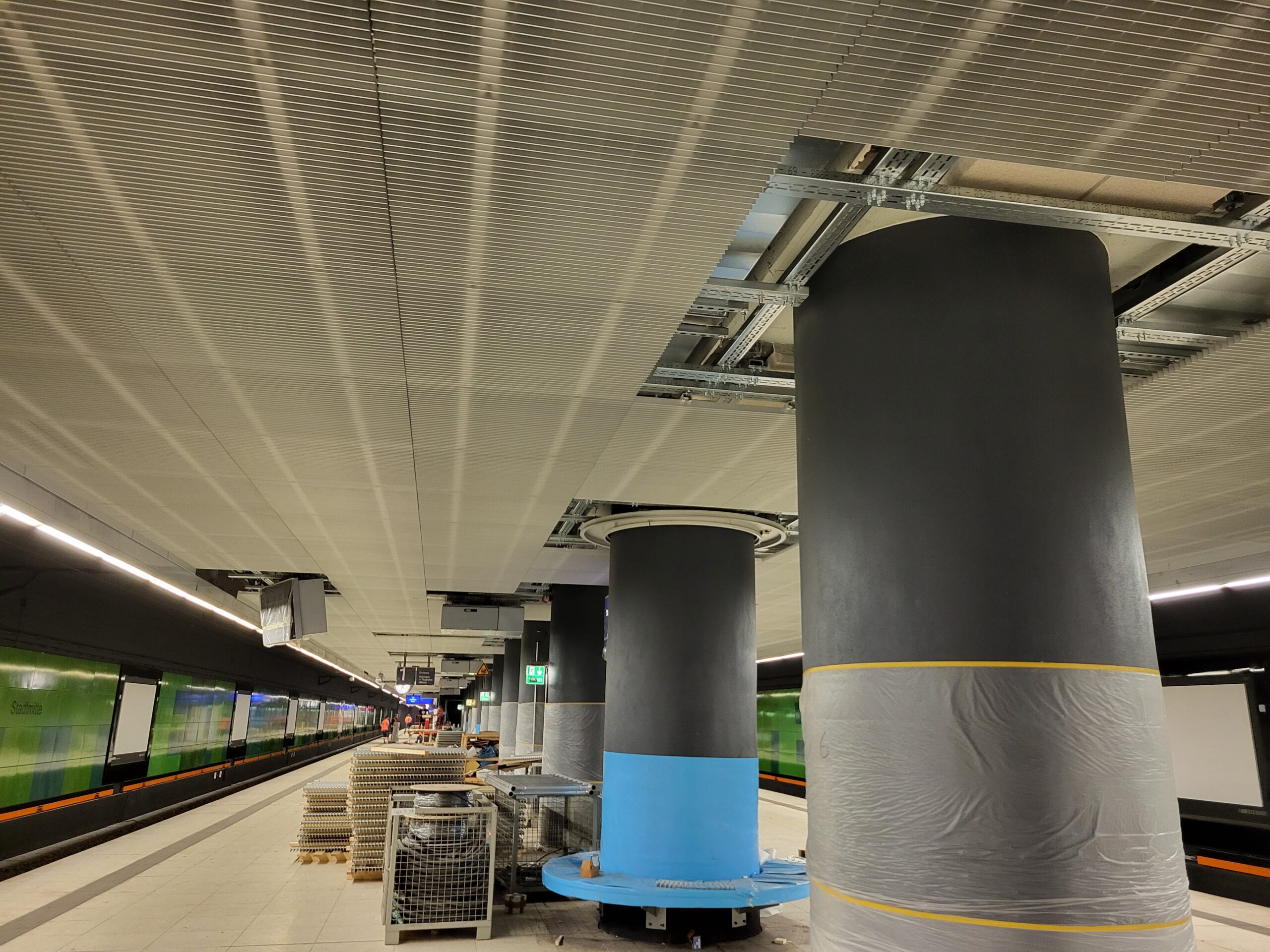

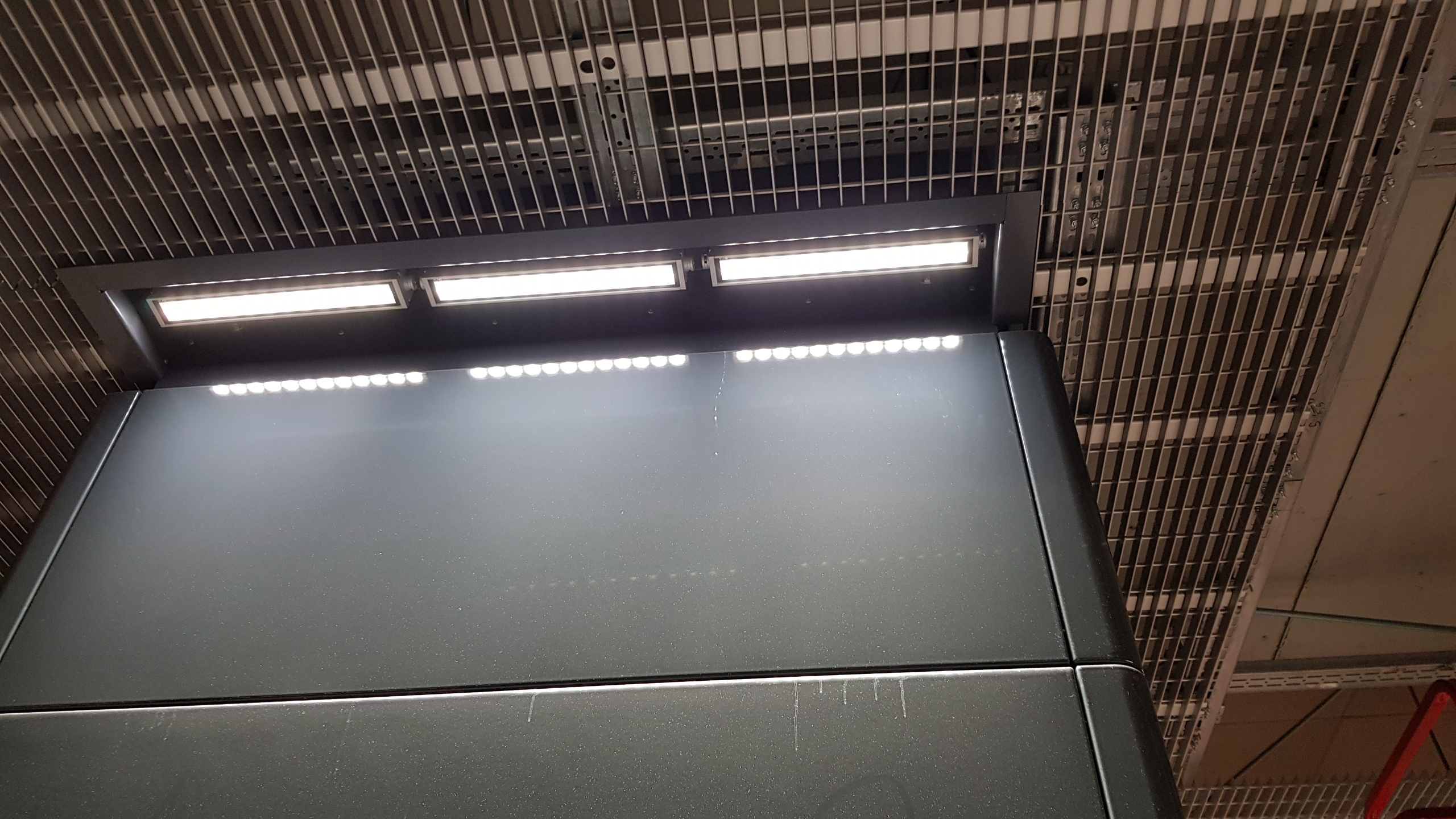

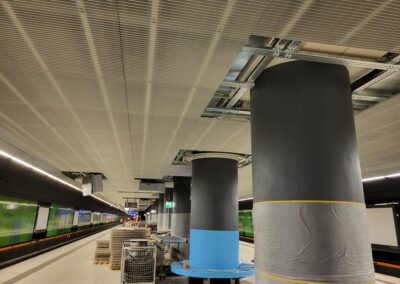

Installazione di griglie per soffitti in alluminio nella stazione S-Bahn di Stoccarda Mitte
Installazione del soffitto a griglia

La foto è stata scattata durante l'assemblaggio alla stazione S-Bahn di Stoccarda Mitte.

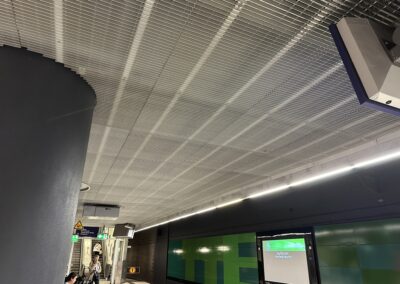

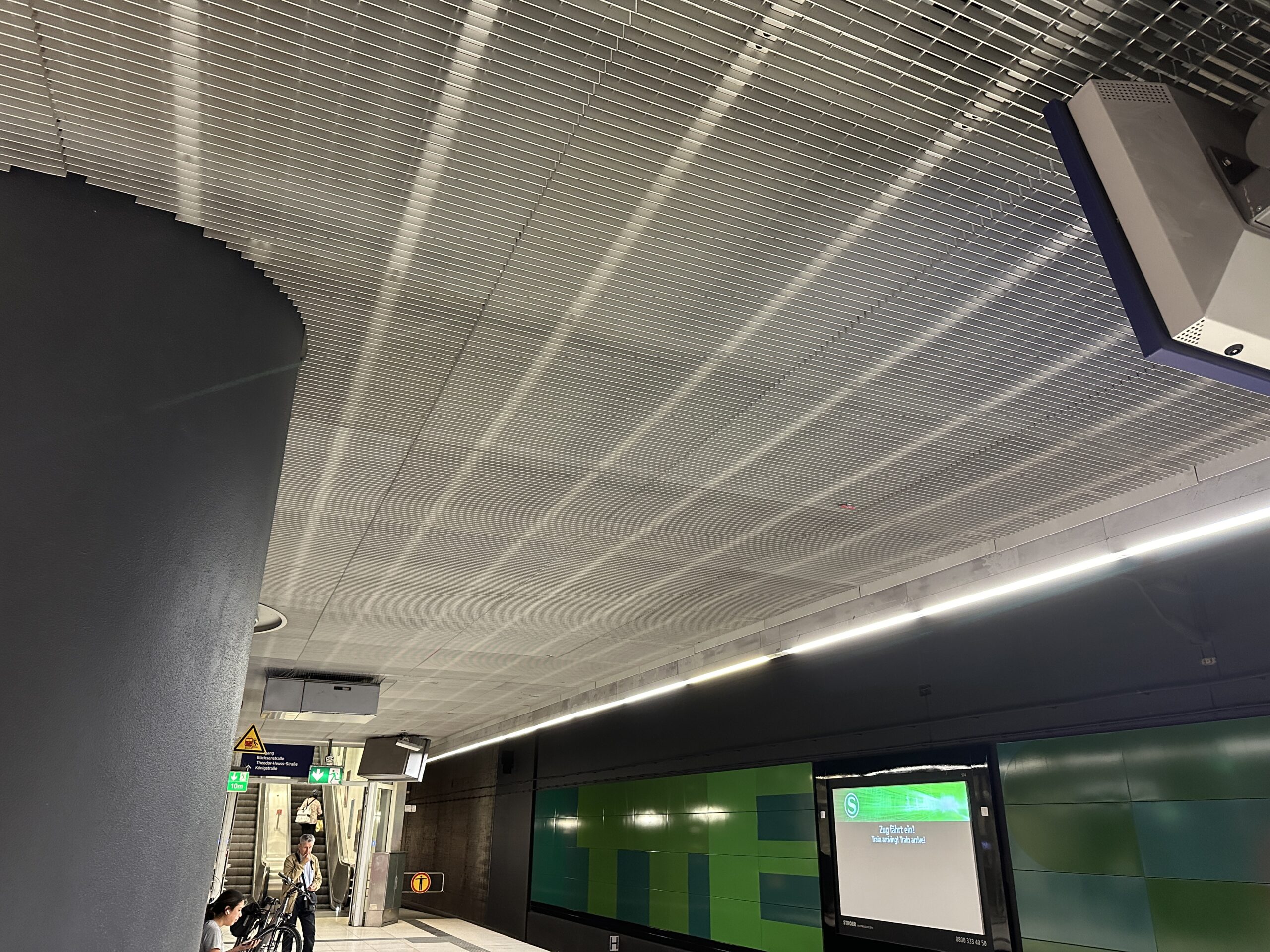

Griglie a soffitto nella stazione del centro di Stoccarda
Griglie per soffitto

Griglia in alluminio come griglia del soffitto nella stazione S-Bahn di Stoccarda Mitte

Modello di griglia della facciata
Modello di griglia della facciata

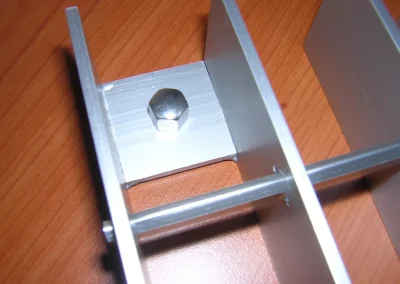

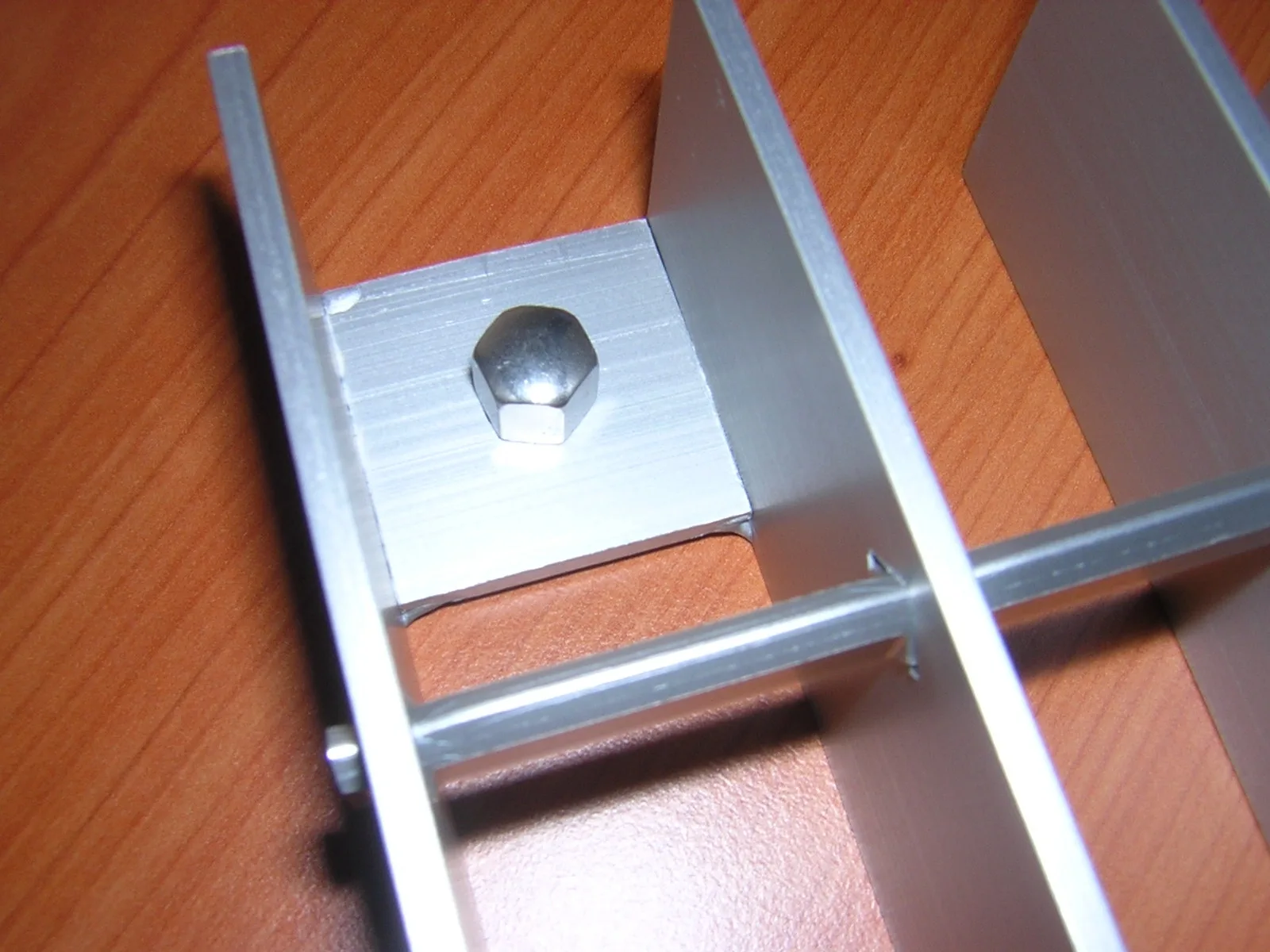

Fissaggio standard per le griglie per facciate rotec
Fissaggio standard per le griglie per facciate

Questo attacco viene solitamente utilizzato per il montaggio a soffitto o a parete.

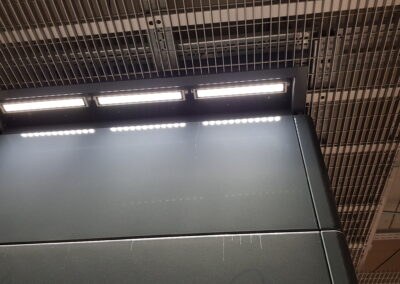

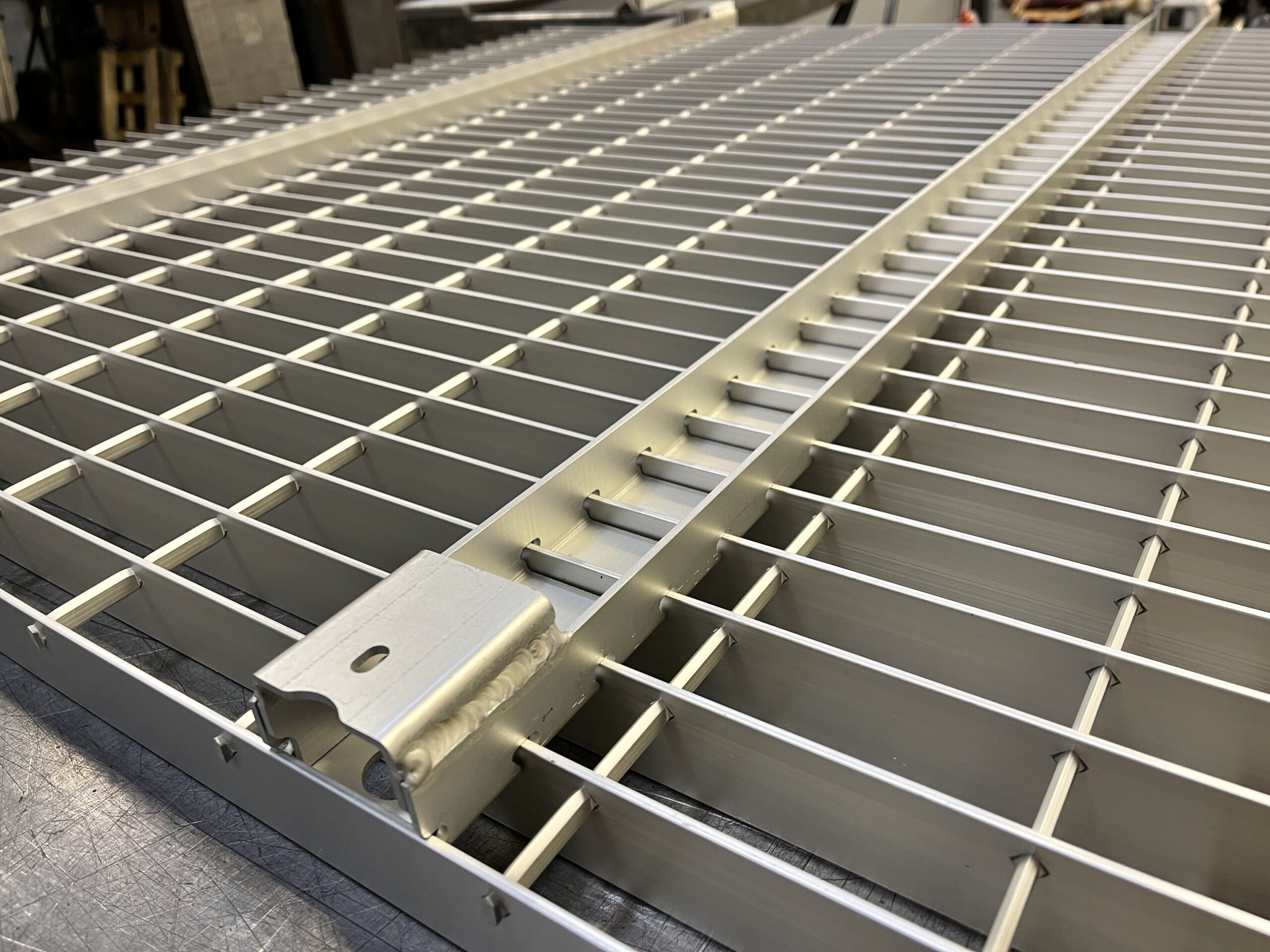

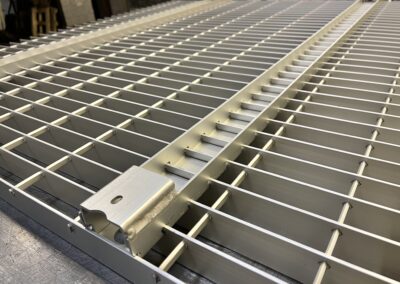

Griglia per soffitto con fissaggio modificato per i soffitti delle stazioni ferroviarie
Griglia per soffitto in alluminio

Griglia per soffitto posteriore con fissaggio modificato per i soffitti delle stazioni ferroviarie

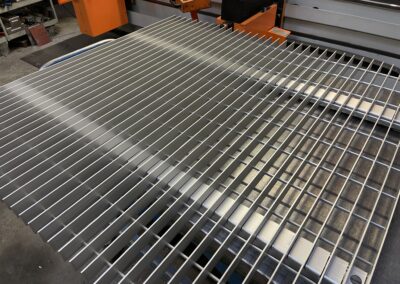

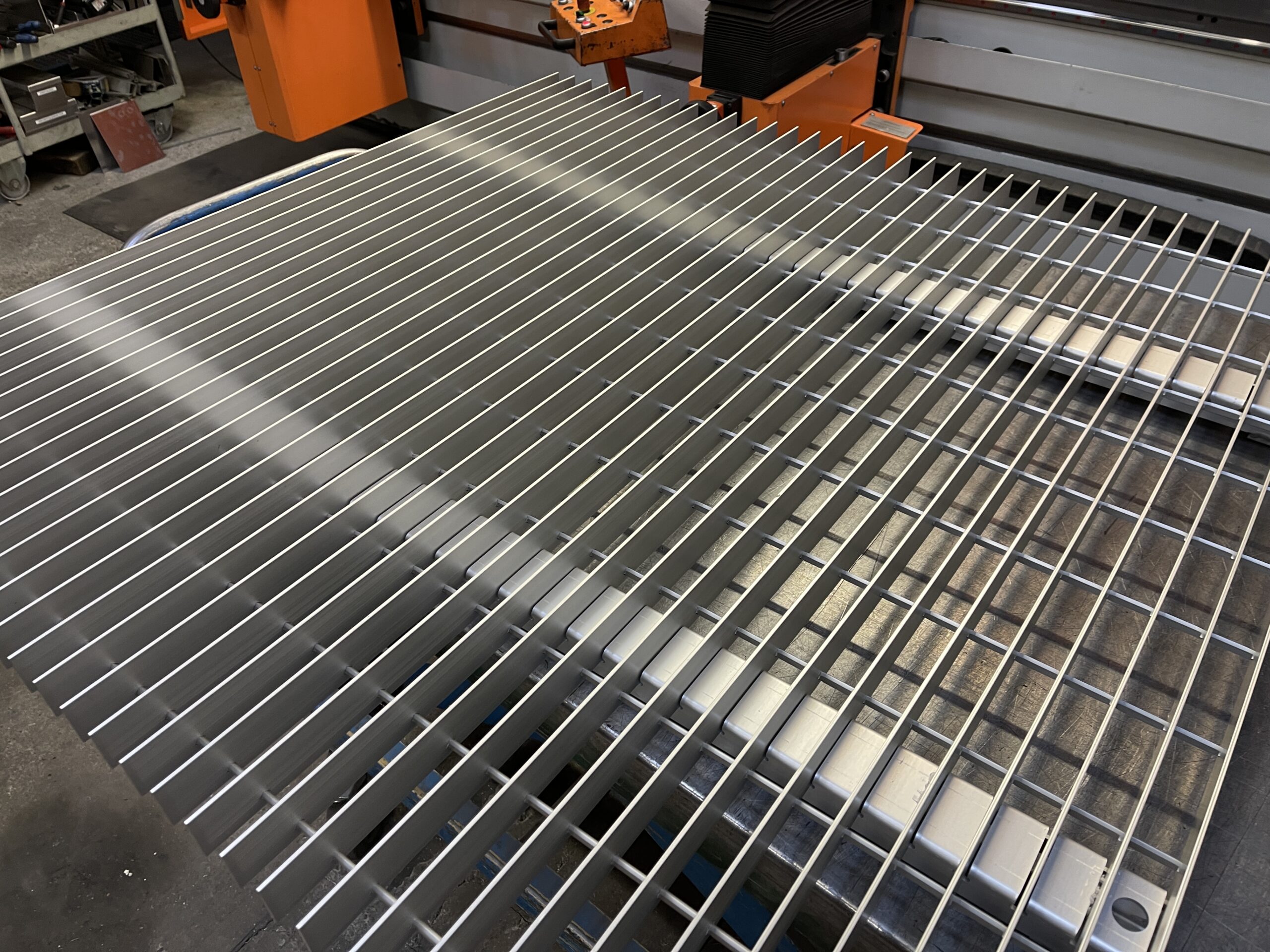

Modulo del soffitto durante la produzione
Modulo del soffitto durante la produzione

I moduli del soffitto vengono poi anodizzati EV1

Griglia di facciata del parcheggio multipiano
Facciata del parcheggio

La griglia per facciate rotec tipo Berlin come protezione anticaduta in un parcheggio multipiano

griglie per facciate rotec
tipo di facciata-griglia-berlina

Facciata di una concessionaria di auto a Berlino

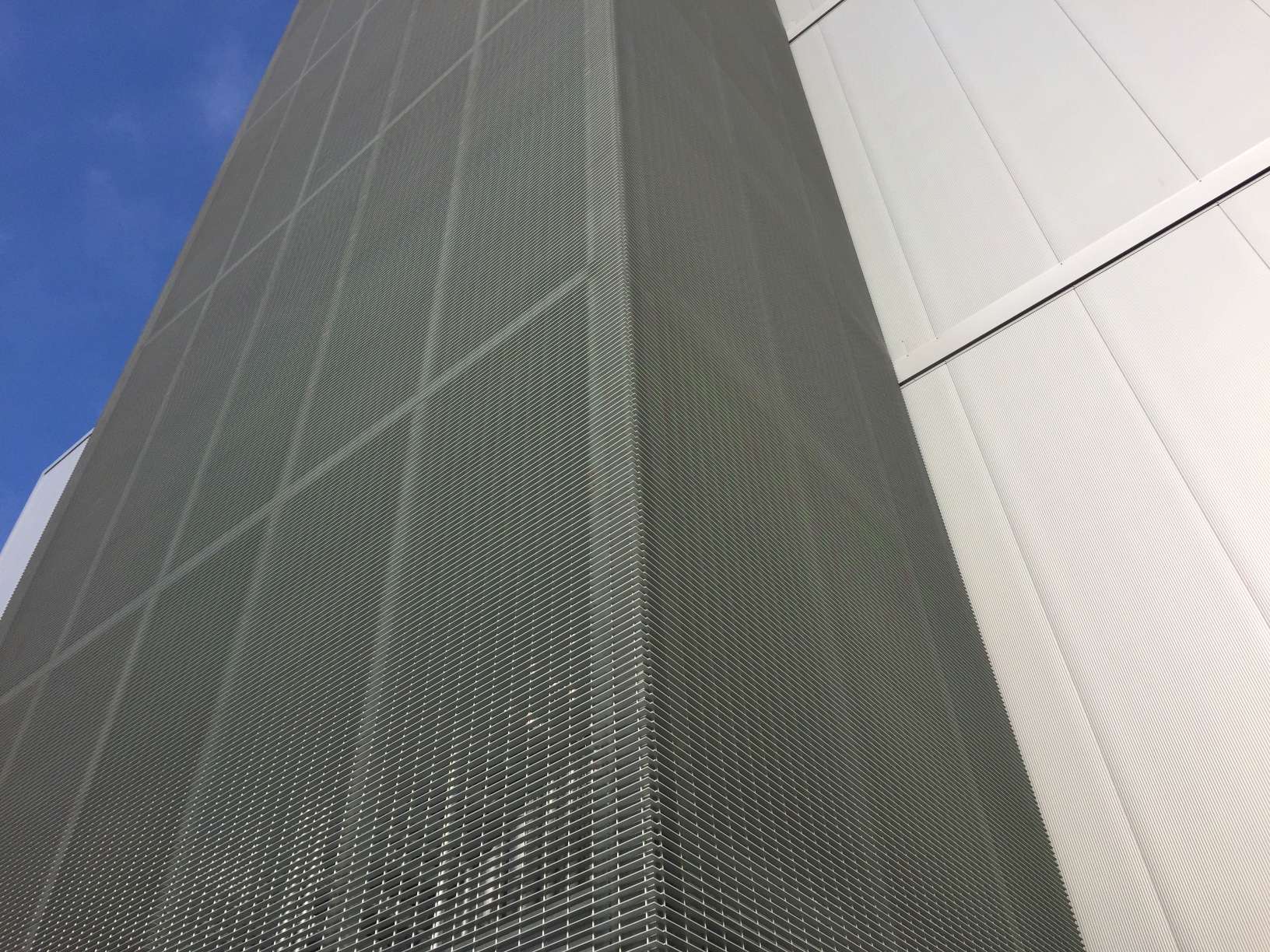

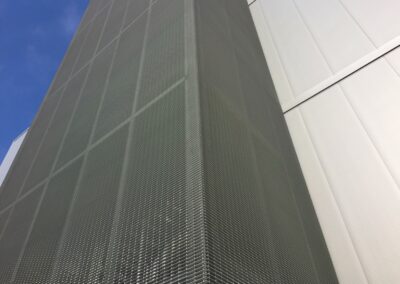

Copertura della torre delle scale

Rivestimento di una torre di scale con griglie per facciate in alluminio rotec

Griglia in alluminio, sospensione a soffitto rotec nella stazione centrale di Stoccarda 21

Il progetto principale Stoccarda 21 è uno dei più grandi progetti di infrastrutture di trasporto in Germania. Oltre alla riprogettazione e alla ristrutturazione della Stazione Centrale di Stoccarda, comprende anche la costruzione di diverse stazioni sotterranee, tra cui la stazione sotterranea della Stazione Centrale di Stoccarda e la Stazione di Stoccarda Mitte. Nell'ambito di questo progetto, rotec GmbH Berlin ha fornito un totale di 3.200 m² di griglie in alluminio per le sospensioni del soffitto, che sono state appositamente adattate agli elevati requisiti di Deutsche Bahn.

Griglia in alluminio come elemento centrale del design

La scelta del grigliato in alluminio per i soffitti sospesi delle stazioni non è solo una decisione estetica, ma soddisfa anche importanti requisiti funzionali. La griglia in alluminio utilizzata qui griglia per facciate rotec tipo Berlin convince per l'alta qualità della lavorazione, la durata e l'adattabilità ai requisiti specifici delle ferrovie.


È stata utilizzata una griglia di alluminio con il Dimensione della maglia 35,4 x 100 mm e una barra portante di 40/3 mm con un attacco appositamente sviluppato per i soffitti delle stazioni ferroviarie. La capacità di produrre griglie fino a una lunghezza di 6000 mm e una larghezza di 1280 mm senza bordi, significa che i moduli del soffitto di grandi dimensioni possono essere utilizzati come elementi continui. Ciò contribuisce ad un aspetto omogeneo e moderno del soffitto, che soddisfa i requisiti del concetto architettonico generale.

Vantaggi tecnici delle griglie in alluminio

I grigliati in alluminio di rotec offrono numerosi vantaggi tecnici che li rendono la scelta ideale per un progetto edilizio complesso come quello di Stoccarda 21:

1. elevata capacità di carico
   La robusta barra di supporto assicura un'elevata capacità di carico e la durata della struttura, che è essenziale per le aree pubbliche molto frequentate.

2. riduzione del peso
  L'uso dell'alluminio riduce significativamente il peso complessivo della struttura del soffitto. Questo semplifica l'assemblaggio e minimizza il carico sulla struttura di supporto, senza compromettere la stabilità.

3. resistenza alla corrosione
  L'alluminio anodizzato (EV1) è naturalmente resistente alla corrosione e quindi offre una protezione a lungo termine contro le influenze ambientali, il che è particolarmente importante nelle stazioni sotterranee.

4. tasso di apertura ottimale
   Con un Grado di apertura di circa 75% le griglie supportano la ventilazione e l'estrazione del fumo delle stazioni ferroviarie. Questo elevato grado di apertura è fondamentale per la sicurezza in caso di incendio.

Adattamenti ai requisiti specifici della ferrovia

Per soddisfare i requisiti specifici della Deutsche Bahn, rotec ha lavorato a stretto contatto con il rinomato studio di ingegneria strutturale KREBS+KIEFER Ingenieure GmbH. Insieme, è stato sviluppato un fissaggio del soffitto modificato che soddisfa i requisiti del DIN EN 13964 per i controsoffitti. Questo standard regola le proprietà meccaniche dei soffitti, i requisiti di protezione antincendio e i requisiti igienici.


È stata prestata particolare attenzione ai seguenti parametri

- Carichi di ventoPer le griglie del soffitto, i carichi di vento di 0,2 kN/m² in direzione orizzontale e verticale. Questi carichi agiscono diagonalmente dal basso e sono stati presi in considerazione nel calcolo della capacità portante.

- Misura della luceLe griglie sono progettate per un campata di 1200 mm nelle direzioni longitudinale e trasversale per creare una griglia del soffitto stabile e portante.

- Cuscinetti di caricoIl carico nominale per le griglie è 50 kg/m²che, oltre al peso morto delle griglie (circa 12 kg/m²), comprende anche i carichi del vento che agiscono sulle griglie.

Questi adattamenti tecnici garantiscono che le griglie soddisfino gli elevati requisiti di sicurezza e funzionalità delle stazioni ferroviarie sotterranee.

    Sfide e implementazione di successo

    La realizzazione del progetto non è stata priva di sfide. Tuttavia, la stretta collaborazione di tutte le persone coinvolte ha permesso di soddisfare le specifiche rigorose e i tempi stretti. Il consegna puntuale delle griglie in alluminio testimonia l'alta affidabilità e l'impegno di rotec GmbH.
    Un ringraziamento speciale va ai partner e ai dipendenti che hanno contribuito in modo significativo al successo del progetto con il loro impegno.

      Certificazioni e garanzia di qualità

      La qualità delle griglie fornite da rotec è garantita da numerose certificazioni. Queste includono, tra l'altro:

      DIN EN ISO 9001:2015 - Gestione della qualità
      DIN EN 1090-1/2 (EXC 1+2) - Esecuzione di strutture in acciaio e alluminio
      DIN EN ISO 3834-3 - Requisiti di qualità della saldatura

      Queste certificazioni garantiscono la qualità e la sicurezza costantemente elevate dei prodotti, in modo che i proprietari di edifici e i progettisti possano contare su rotec come partner affidabile.

      Conclusione: griglie in alluminio per progetti impegnativi

      Il progetto Stoccarda 21 dimostra quanto sia importante la combinazione di alta precisione tecnica e soluzioni personalizzate in progetti edilizi complessi. Le griglie in alluminio di rotec contribuiscono in modo decisivo alla funzionalità e all'estetica dei controsoffitti e convincono per i loro numerosi vantaggi tecnici.
